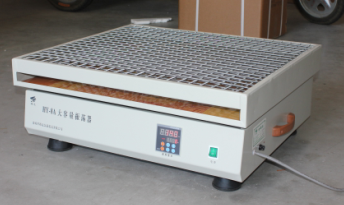

HY-A|HY-B大容量搖床產品介紹
一、技術參數:
1、電 源: 220V 50HZ
2、振蕩頻率: 60-320次/分(恒速數顯)
3、振蕩幅度: ¢20㎜
4、振蕩方式:HY-A大容量搖床為往復振蕩式
HY-B大容量搖床為回旋振蕩式
5、功率消耗: 200W
6、負 載: 40㎏
7、工作時間: 連續工作8小時
8、搖板尺寸:1000*800mm
9、夾具配置:標配萬用夾具、選配專用夾具
10、定 時:999分鐘
四、HY-A|HY-B大容量搖床使用方式:
1:恒速表面板示意圖功能說明
恒速度控制q采用高速微電腦芯片對電機的轉速進行采樣控制,速度穩定,顯示直觀清晰,并可通過按鈕隨時進行速度和時間設定,同時還具有數據保存功能。并采用雙數碼顯示(上排顯示速度,下排顯示時間),非常直觀明了。z長定時9990分鐘(166小時30分)。一旦參數設定可長期保存。該控制q可以控制本廠的有刷永磁直流電機或直流無刷電機驅動器,適用于振蕩器 、搖床以及電動攪拌器的速度控制。
2:閉合電源開關,這時上排顯示為原始轉速值。(上次運行速度)
下排顯示為原始定時值。
3:按 ︽ ︾(速度快慢)鍵 設定轉速到250。
4:按 ▲(向上鍵) 設定定時為120。
5:按 ▼ (向下鍵)可以向下調整定時(設定0分表示不定時常開連續運行)
6:按RUN (啟動鍵)啟動,機器即可緩緩啟動直250轉/分,同時定時開始(倒j時),然后穩定運行120分后停止,顯示END 報j10秒。定時運行完畢。
7:在待機和定時運行時均可進行速度和時間的調整。
8:按STOP(停止鍵) 可以隨時停止運行(此時定時時間也終止)。
9: 綠燈為運行燈,紅燈為停止燈。相應指示燈亮表示控制q為相應狀態。
10:儀表故障現象及顯示與處理:
(1)機器運行過程中顯示E1并報j停車說明電路過載保護,應檢查負載情況和機械傳動部分,看有沒有失油卡死的情況。
(2)啟動后機器能運轉但速度顯示0,幾秒鐘后顯示E2并報j停車說明測速回路異常,應檢查傳感器線路和磁鋼位置。
(3)機器電源一打開不按啟動就快速運轉,說明功率放大板損壞,應更換修理。
五、使用注意事項
1、 用戶提供的插座的電氣額定參數應不小于本機的電氣額定參數并有良好的接地措施。
2、 更換保險絲時,應將插頭從插座中拔出。
3、電絲或電氣設備故障后,應有z業人士修理,使用生產廠家未推薦的附件會造成一定的質量問題。
4、 在有兒童的環境中使用,應嚴密注意。
5、 在使用過程中,嚴禁將手指伸入運動的間隙中。
6、機器在運動過程中嚴禁移動。
7、 機器的工作平臺不能過于平滑(譬如瓷磚等)。
8、 機器在高處使用中,應有人看管。
9、擦洗機器時,應先拔掉電源。
六、維護保養
1. 正確地使用和注意儀器的保養,使其處于良好的工作狀態,可延長儀器的使用壽命。
2. 儀器在連續工作期間,沒三個月應做一次定期檢查:檢查是否有水滴、污物等落入電機和控制組件,檢查保險絲、控制組件及緊固螺釘。
3. 轉動部分的軸承在出廠前已填充了適量的潤滑脂(1號鈣—納基),儀器在連續工作期間,每六個月應加注一次潤滑脂,填充量約占軸承空間的1/3。
