旋轉蒸發器廠家

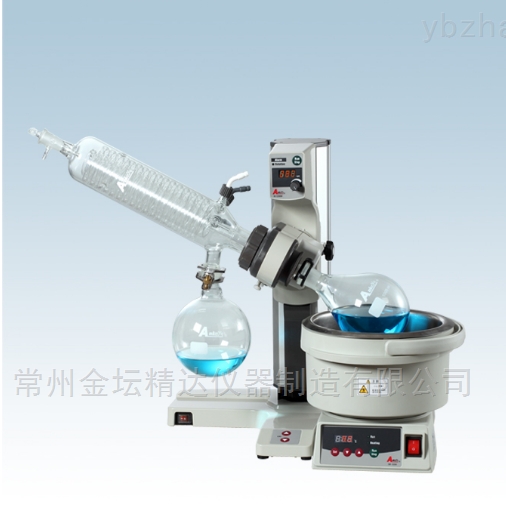

一、簡介
R501A旋轉蒸發器主要用于在減壓條件下連續蒸餾大量易揮發性溶劑。尤其對萃取液的濃縮和色譜分離時的接收液的蒸餾,可以分離和純化反應產物。旋轉蒸發儀的基本原理就是減壓蒸餾,也就是在減壓情況下,當溶劑蒸餾時,蒸餾燒瓶在連續轉動。結構:蒸餾燒瓶可是一個帶有標準磨口接口的梨形或圓底燒瓶,通過一高度回流蛇形冷凝管與減壓泵相連,回流冷凝管另一開口與帶有磨口的接收燒瓶相連,用于接收被蒸發的有機溶劑。在冷凝管與減壓泵之間有一三通活塞,當體系與大氣相通時,可以將蒸餾燒瓶,接液燒瓶取下,轉移溶劑,當體系與減壓泵相通時,則體系應處于減壓狀態。使用時,應先減壓,再開動電動機轉動蒸餾燒瓶,結束時,應先停機,再通大氣,以防蒸餾燒瓶在轉動中脫落。作為蒸餾的熱源,常配有相應的恒溫水槽。
旋轉蒸發器廠家
二、 工作原理
通過電子控制,使燒瓶在適合速度下,恒速旋轉以增大蒸發面積。通過真空泵使蒸發燒瓶處于負壓狀態。蒸發燒瓶在旋轉同時置于水浴鍋中恒溫加熱,瓶?jī)?nèi)溶液在負壓下在旋轉燒瓶?jī)?nèi)進行加熱擴散蒸發。旋轉蒸發器系統可以密封減壓至 400~600毫米汞柱;用加熱浴加熱蒸餾瓶中的溶劑,加熱溫度可接近該溶劑的沸點;同時還可進行旋轉,速度為50~160轉/分,使溶劑形成薄膜,增大蒸發面積。此外,在高效冷卻器作用下,可將熱蒸氣迅速液化,加快蒸發速率。
三、R501A旋轉蒸發器 技術參數:
旋轉瓶容器(L):5(法蘭口)
收集瓶容器(L):3(34#下出料)
旋轉電機(W):40
旋轉速度:10-90
水浴功率:2
冷凝器Congealed Machina :立式水冷
密封方式Seal Compley The Way:F4+新材質組合橡膠
電源Power Supply :220V/50Hz
乙醇蒸發速度(L/H) :4.5
特點(L)Characteristics:數顯溫控雙墻面密封34#標口立式水冷下出料真空表
四、R501A旋轉蒸發器 使用方法
1.高低調節:手動升降,轉動機柱上面手輪,順轉為上升,逆轉為下降.
電動升降,手觸上升鍵主機上升,手觸下降鍵主機下降.
2.冷凝器上有兩個外接頭是接冷卻水用的,一頭接進水,另一頭接出水,一般接自來水,冷凝水溫度越低效果越好.上端口裝抽真空接頭,接真空泵皮管抽真空用的.
3.開機前先將調速旋鈕左旋到小,按下電源開關指示燈亮,然后慢慢往右旋至所需要的轉速,一般大蒸發瓶用中,低速,粘度大的溶液用較低轉速.燒瓶是標準接口24號,隨機附500ml,1000ml兩種燒瓶,溶液量一般不超過50%為適宜.
五、注意事項
1.玻璃零件接裝應輕拿輕放,裝前應洗干凈,擦干或烘干.
2.各磨口,密封面密封圈及接頭安裝前都需要涂一層真空脂.
3.加熱槽通電前必須加水,不允許無水干燒.
4.RE-52B必須使(19)擰入保險孔內保險,以免損壞燒瓶.
5.如真空抽不上來需檢查
?。?)各接頭,接口是否密封
?。?)密封圈,密封面是否有效
?。?)主軸與密封圈之間真空脂是否涂好
?。?)真空泵及其皮管是否漏氣
?。?)玻璃件是否有裂縫,碎裂,損壞的現象
